工廠智慧照明解決方案
2022-07-07 08:54:10
一、物聯網智能照明系統說明
（一）系統說明
物聯網智能照明系統，以高標準LED智能燈具為硬件載體，通過接入多種類型傳感器與燈具進行無線通訊自組網和集群控制，組成可以精準高效服務于各類場景的照明控制系統，實現對傳統照明系統的數字化和智能化升級，有效提升智能化水平，大幅節能的同時可顯著降低人力及維護成本。
（二）項目方案
1、工廠照明

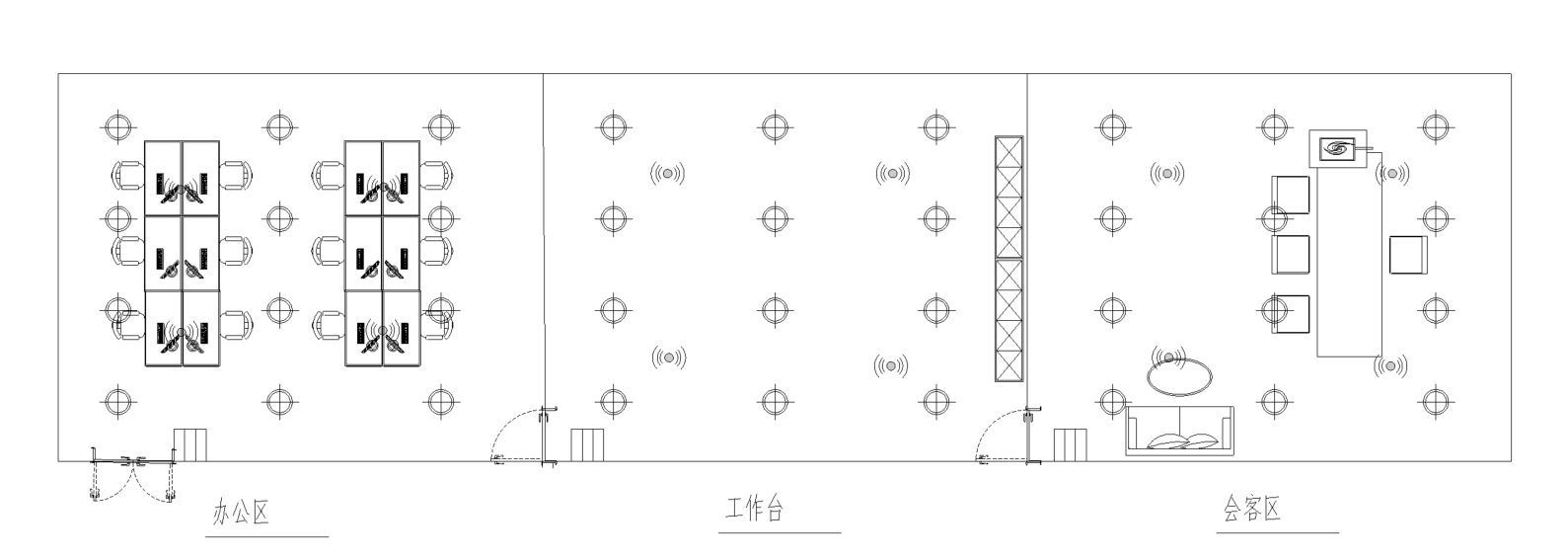

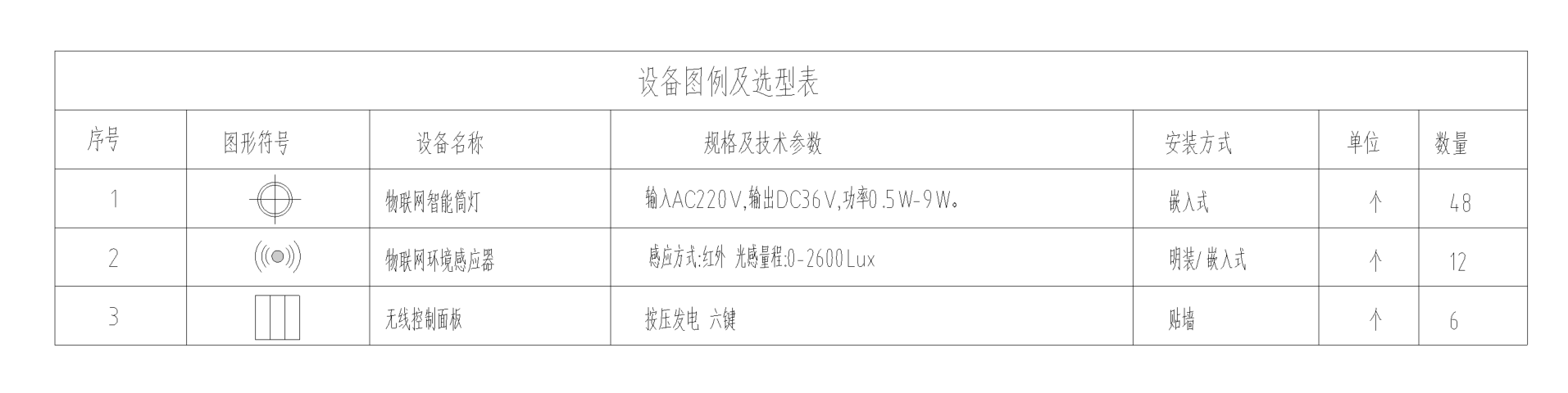

（1）設備安裝
1）將廠區內筒燈統一更換為物聯網智能筒燈。
2）四支筒燈之間安裝一個物聯網環境感應器。
3）工廠分為辦公區、工作臺、會客區，每個區域分別配置物聯網無線控制面板（用一備一），用于切換照明場景。
（2）場景控制
辦公區控制模式：
|
場景 |
功能說明 |
|
全開 |
1、所有燈具保持100%亮度，工作狀態恒定，不隨感應器信號狀態變化。 2、通過原有開關和無線控制面板切換燈具運行狀態，此模式與傳統燈具運行狀態相同。 |
|
全關 |
1、所有燈具保持0%亮度，工作狀態恒定，不隨感應器信號狀態變化。 2、此狀態下原有開關不能控制燈具點亮，通過無線控制面板切換運行狀態。 |
|
工作 |
有人時燈具亮度100%，無人時（持續4分鐘無人觸發），燈具亮度逐漸（2分鐘）降低至0%。 |
|
休息 |
燈具亮度20%，燈具運行狀態不隨人體活動改變，營造良好的休息環境。 |
工作臺控制模式：
|
場景 |
功能說明 |
|
全開 |
1、所有燈具保持100%亮度，工作狀態恒定，不隨感應器信號狀態變化。 2、可以通過原有開關和無線控制面板切換運行狀態。 |
|
全開 |
1、所有燈具保持100%亮度，工作狀態恒定，不隨感應器信號狀態變化。 2、可以通過原有開關和無線控制面板切換運行狀態。 |
|
全關 |
1、所有燈具保持0%亮度，工作狀態恒定，不隨感應器信號狀態變化。 2、此狀態下原有開關不能控制燈具點亮，通過無線控制面板切換運行狀態。 |
|
工作 |
有人時燈具亮度100%，無人時（持續4分鐘無人觸發），燈具亮度逐漸（2分鐘）降低至0%。 |
|
投影 |
工作臺屏幕前方最近一排燈具關閉，滅燈速度1秒鐘；其余燈具亮度依次增加，第二排亮度30%，第三排50%，第四排70%（按需設置），亮燈持續時間4分鐘，無人時燈具關閉，滅燈速度2分鐘。 |
會客區控制模式：
|
場景 |
功能說明 |
|
全開 |
1、所有燈具保持100%亮度，工作狀態恒定，不隨感應器信號狀態變化。 2、可以通過原有開關和無線控制面板切換運行狀態。 |
|
全關 |
1、所有燈具保持0%亮度，工作狀態恒定，不隨感應器信號狀態變化。 2、此狀態下原有開關不能控制燈具點亮，通過無線控制面板切換運行狀態。 |
|
工作 |
有人時燈具亮度100%，無人時（持續4分鐘無人觸發），燈具亮度逐漸（2分鐘）降低至0%。 |
|
會客 |
將會客區進行分為A、B兩個區分別控制，人在A區活動，B區燈具逐漸熄滅，兩個區域獨立感應，互不影響。 |
2、走廊照明
（1）燈具更換及安裝
1）將走廊區域內筒燈統一更換為物聯網智能筒燈。
2）在走廊自然采光較好位置安裝物聯網環境感應器1個，用于調節走廊燈具亮度。
（2）場景控制
自動模式：無人體活動時，走廊所有燈具關閉或保持最低亮度，當智能燈具內傳感器檢測到人來時觸發點5米范圍內燈具自動點亮，
亮燈范圍隨人移動逐步點亮，20秒內檢測到無人體活動時，自動關閉或降至最低亮度。白天光照環境達到200lux，燈具不隨人的觸發點亮。
亮燈時間、燈具亮度可以根據需要進行自定義設置。
